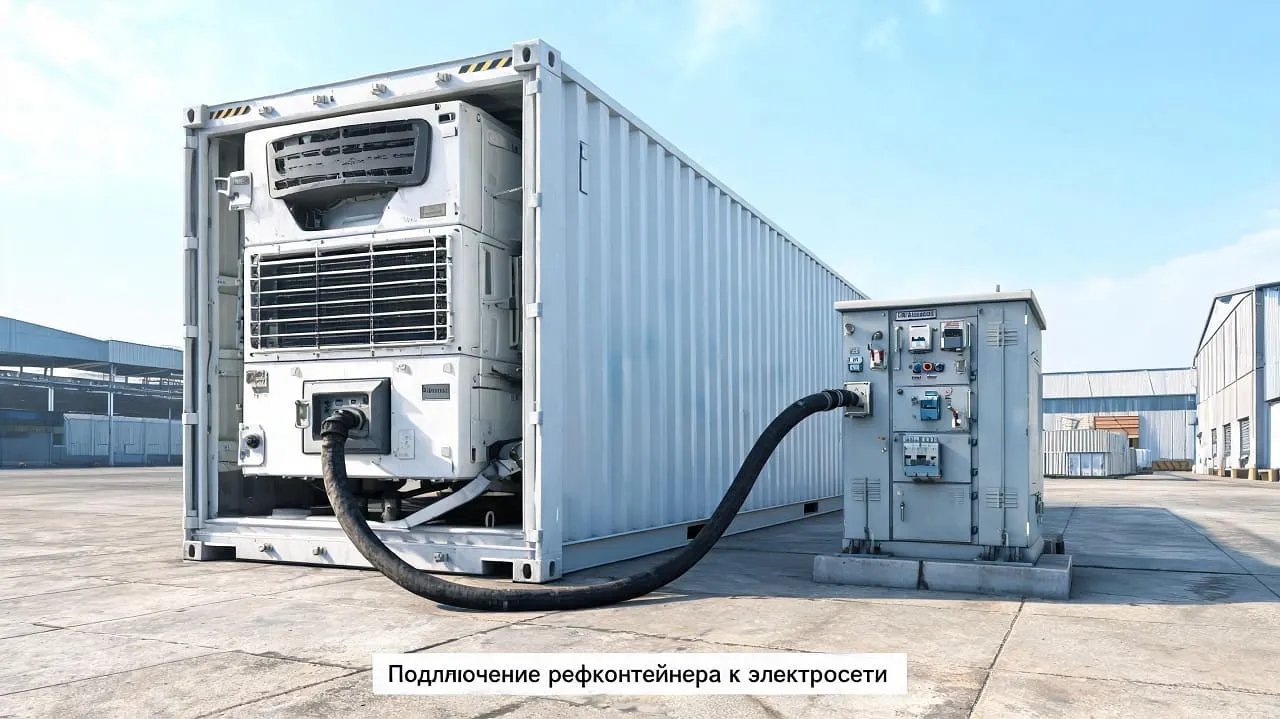

Подключение рефконтейнера к электросети выполняется к стационарной трёхфазной сети 380–460 В, 50/60 Гц через силовой кабель установки и реф-штекер на 32 А с защитным заземлением. Сеть должна обеспечивать достаточную мощность с запасом на пусковой ток, иметь устройство защитного отключения и автомат соответствующего номинала. Перед включением проверяют соответствие параметров табличке установки и правильную последовательность фаз.
Подробная пошаговая инструкция про подключение рефконтейнера к электросети вынесена в отдельное руководство.
Параметры сети для рефконтейнера
Реф-контейнер требует трёхфазного питания с заземлением. Номинал автомата подбирают с учётом не только рабочего тока (8–15 А на фазу в устойчивом режиме), но и кратковременного пускового тока при старте компрессора. Для линии на один реф обычно достаточно автомата на 32 А, но при питании нескольких контейнеров расчёт ведут по суммарной нагрузке и одновременности пусков.
| Характеристика линии | Требование |
|---|---|
| Напряжение | 380 – 460 В, 3 фазы |
| Частота | 50 или 60 Гц |
| Заземление | обязательно (PE) |
| Защита | автомат + УЗО |
| Розетка/штекер | 3P+N+PE, 32 А |
| Сечение кабеля | по току нагрузки и длине линии |

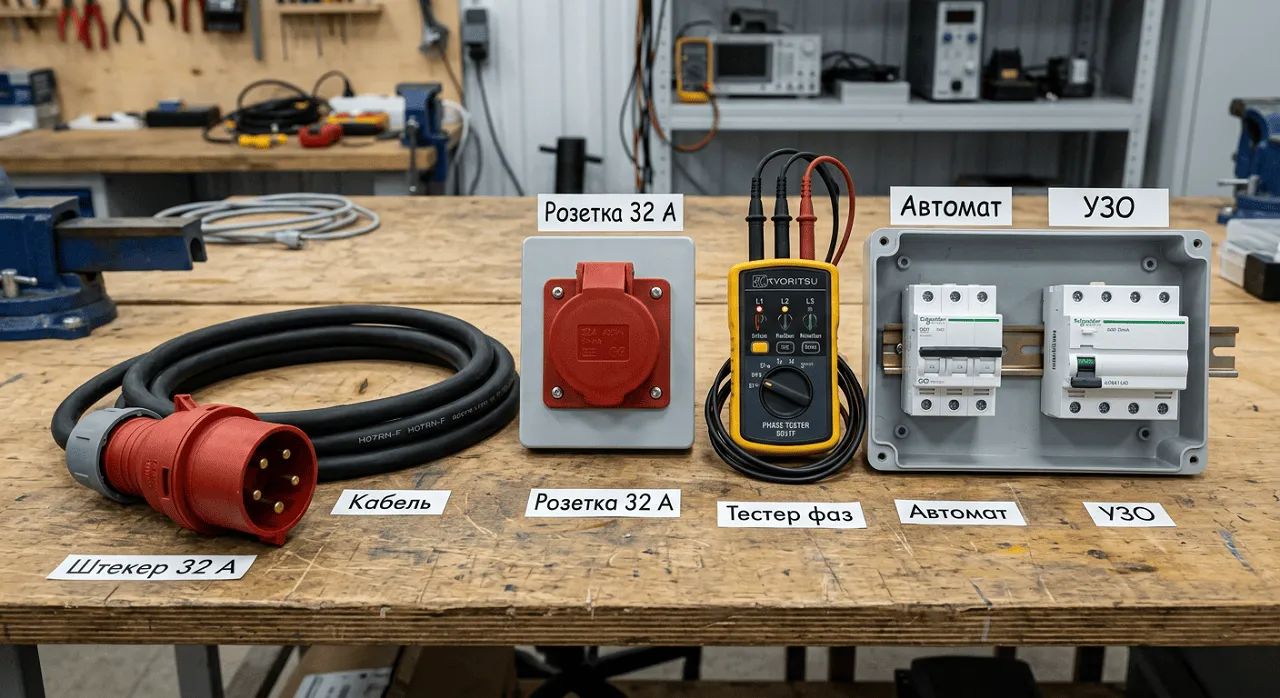

Что нужно подготовить
- Трёхфазную розетку с заземлением и исправным защитным автоматом.
- Силовой кабель установки без повреждений изоляции.
- Прибор для проверки наличия и последовательности фаз (при необходимости).
- Свободный доступ к воздухозабору и конденсатору установки.

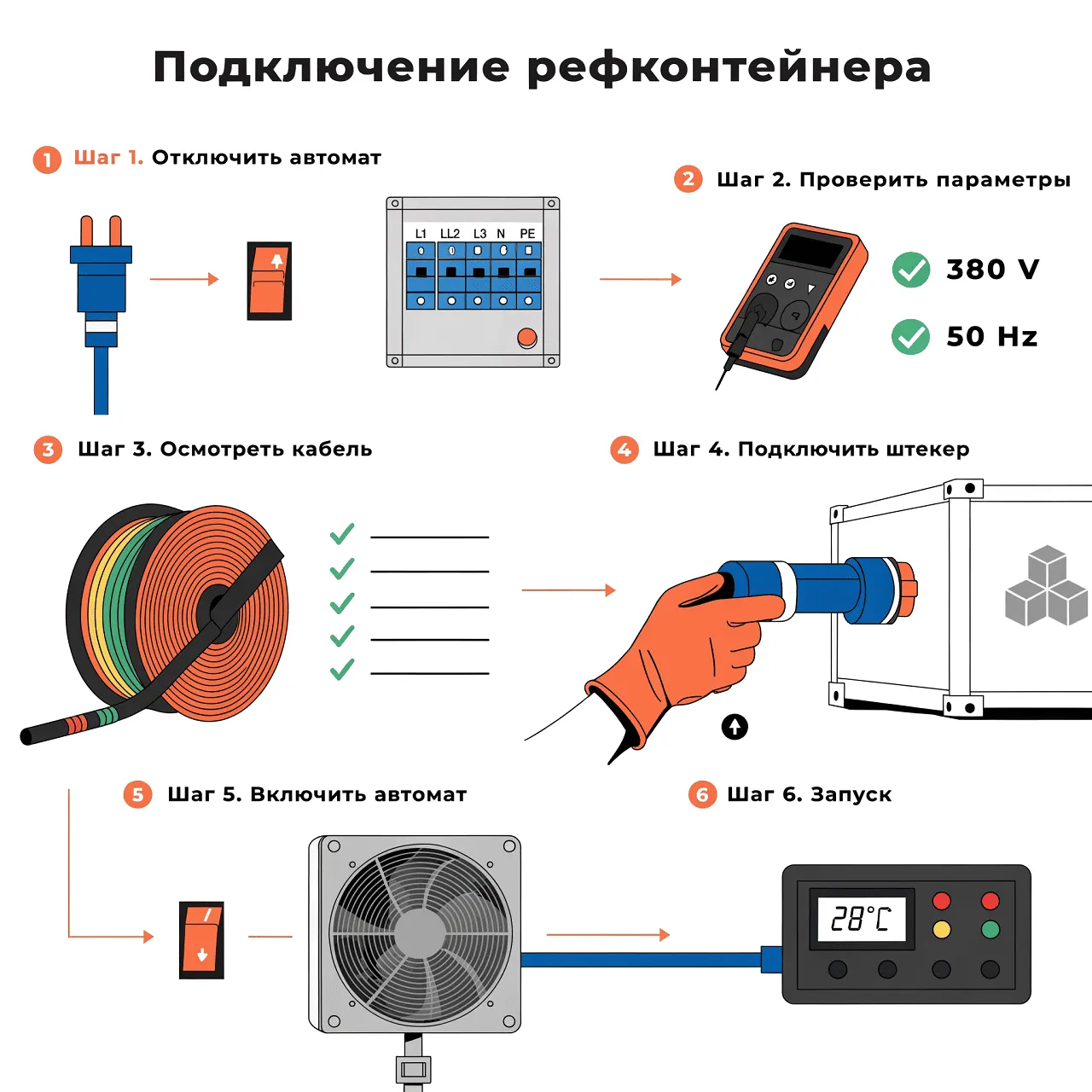

Пошаговое подключение
- Обесточьте розетку автоматом перед подключением штекера.
- Сверьте напряжение и частоту сети с табличкой установки.
- Осмотрите кабель и штекер на повреждения и следы перегрева.
- Вставьте штекер до фиксации, закрепите защёлку.
- Переведите выключатель установки в OFF, затем включите автомат розетки.
- Запустите установку (RUN) и убедитесь, что нет тревоги питания и набирается уставка.
Последовательность фаз и заземление
Корректная работа вентиляторов и компрессора зависит от чередования фаз. Многие современные установки автоматически корректируют фазировку электронно, но при ручной коммутации линии важно соблюдать порядок фаз. Заземление обязательно: оно защищает от поражения током при повреждении изоляции и необходимо для корректной работы защитной автоматики. Подключение без PE-проводника недопустимо.
Питание нескольких рефов
На складе или площадке с несколькими реф-розетками нагрузку распределяют по фазам и группам так, чтобы избежать одновременного пускового пика. Каждая розетка должна иметь индивидуальную защиту. Сечение магистрального кабеля и номинал вводного автомата рассчитывают по суммарному току всех контейнеров с коэффициентом одновременности. Недооценка пусковых токов — частая причина срабатывания защиты и просадки напряжения.
| Сценарий | На что обратить внимание |
|---|---|
| Один реф | Автомат 32 А, УЗО, заземление |
| Несколько рефов | Распределение по фазам, групповая защита |
| Длинная линия | Увеличенное сечение для компенсации падения напряжения |
Типичные ошибки
Чаще всего проблемы возникают из-за подключения к сети с недостаточной мощностью, отсутствия одной из фаз, неверной последовательности фаз и работы без заземления. Опасно использовать самодельные переходники и удлинители без расчёта сечения — они греются и вызывают просадку напряжения, от которой страдает компрессор. Подключать и отключать штекер под нагрузкой нельзя из-за риска дуги и повреждения контактов розетки.
Расчёт мощности линии
Мощность линии под реф рассчитывают исходя из потребления установки в устойчивом режиме и кратковременного пускового тока. Один 40-футовый реф в работе потребляет ориентировочно 5–8 кВт, но в момент пуска компрессора ток заметно выше номинального. Если планируется питать несколько контейнеров от одной линии, суммарную нагрузку умножают на коэффициент одновременности и закладывают запас, чтобы одновременный пуск не вызвал просадку напряжения и срабатывание защиты.
| Число рефов | Ориентир по линии | Примечание |
|---|---|---|
| 1 | Автомат 32 А, УЗО | Запас на пусковой ток |
| 2–4 | Распределение по фазам, групповые автоматы | Учёт одновременности пуска |
| 5 и более | Проект электроснабжения | Расчёт ввода и кабеля специалистом |
Защитная автоматика и заземление
Линия питания рефа должна иметь автоматический выключатель подходящего номинала и устройство защитного отключения (УЗО). Автомат защищает от перегрузки и короткого замыкания, УЗО — от токов утечки и поражения током. Защитный проводник (PE) обязателен: без надёжного заземления повреждение изоляции становится опасным, а часть защитной автоматики работает некорректно. Подключение рефа к линии без заземления недопустимо.
Падение напряжения на длинных линиях
Если розетка удалена от вводного щита, на длинной линии возникает падение напряжения, особенно ощутимое в момент пуска компрессора. Просадка приводит к тому, что установка получает напряжение ниже допустимого и отключается по защите. Чтобы это компенсировать, увеличивают сечение кабеля. Самодельные удлинители малого сечения — частая причина того, что реф «не держит» нагрузку и периодически выдаёт ошибки питания.
- Чем длиннее линия, тем больше требуется сечение кабеля.
- Просадка сильнее всего проявляется в момент пуска компрессора.
- Тонкий удлинитель греется и снижает напряжение на установке.
- При сомнениях сечение и схему рассчитывает специалист.
Контроль после подключения к сети
После включения убеждаются, что установка стартовала без тревог, набирает уставку, а напряжение под нагрузкой остаётся в допустимых пределах. При питании группы контейнеров полезно контролировать равномерность загрузки фаз: перекос увеличивает нагрев и риск отключений. На длительной стоянке периодически проверяют показания и журнал тревог установки.
Совместимость напряжения и частоты
Перед подключением к конкретной сети важно убедиться, что установка примет её параметры. Большинство современных холодильных машин работают в широком диапазоне напряжения и поддерживают и 50, и 60 Гц, автоматически подстраиваясь, — это удобно при международных перевозках, где частота сети различается. Однако встречаются установки с фиксированными параметрами, и подключение их к сети с другой частотой недопустимо. Допустимые значения напряжения и частоты указаны на табличке агрегата, и именно её сверяют перед коммутацией, а не ориентируются на общие представления о сети.
Частые вопросы
Какой автомат нужен на один реф?
Как правило, трёхфазный автомат на 32 А с УЗО;при нескольких контейнерах расчёт ведут по суммарной нагрузке.
Почему установка отключается сразу после включения?
Вероятны просадка напряжения, потеря фазы или недостаточная мощность линии — проверяют сеть и защиту.
Можно ли запитать реф от дизель-генератора?
Да, при отсутствии сети используют дженсет, но его мощность должна покрывать пусковой ток установки.
